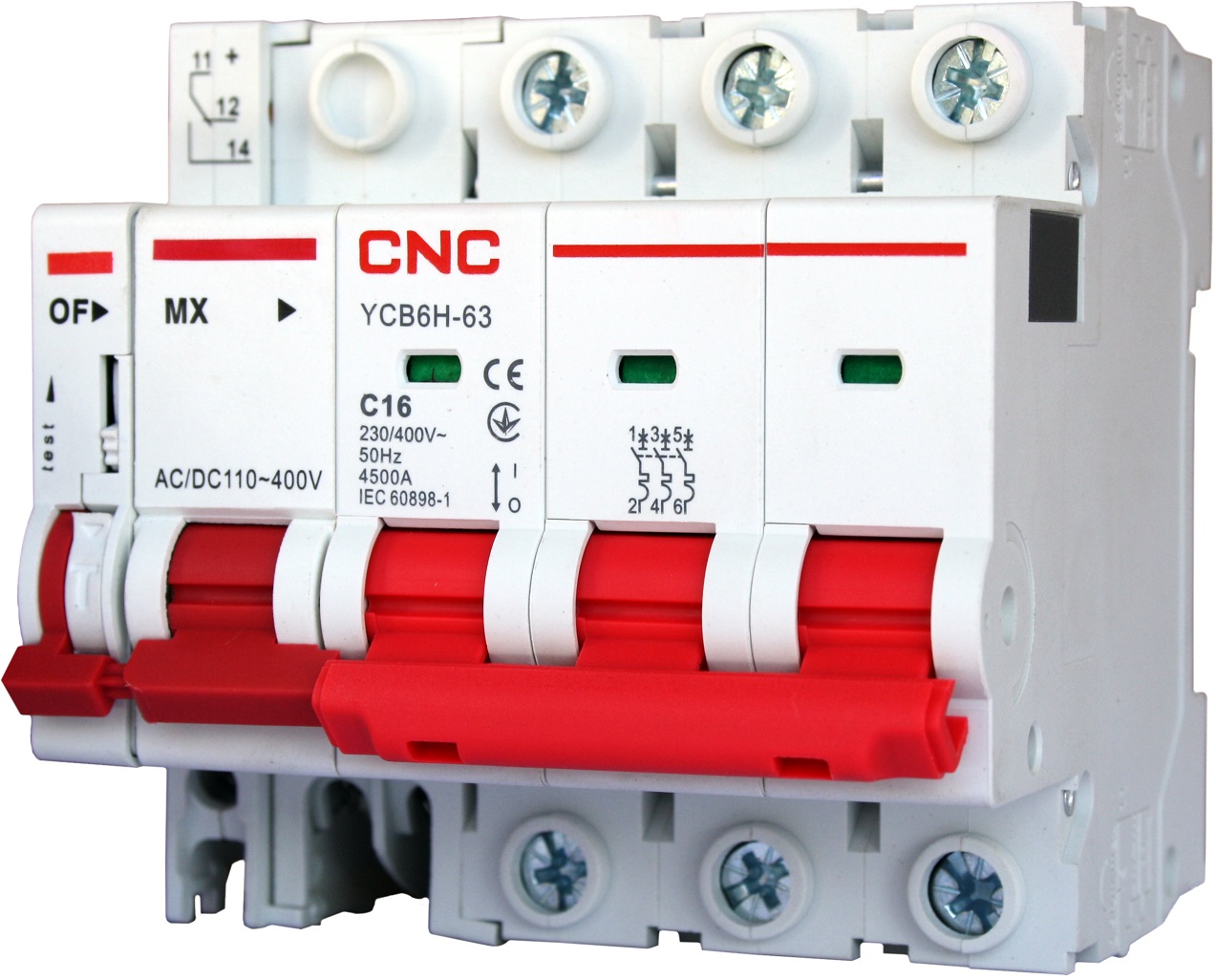

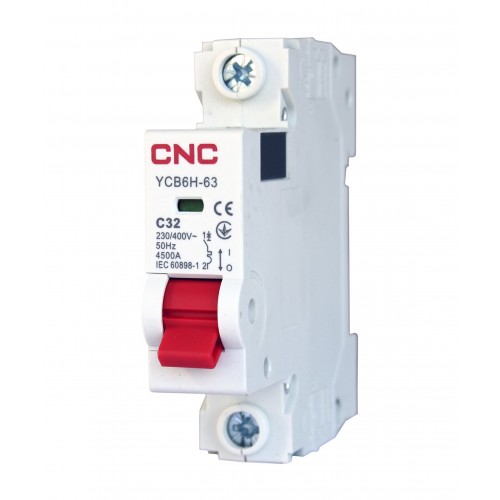

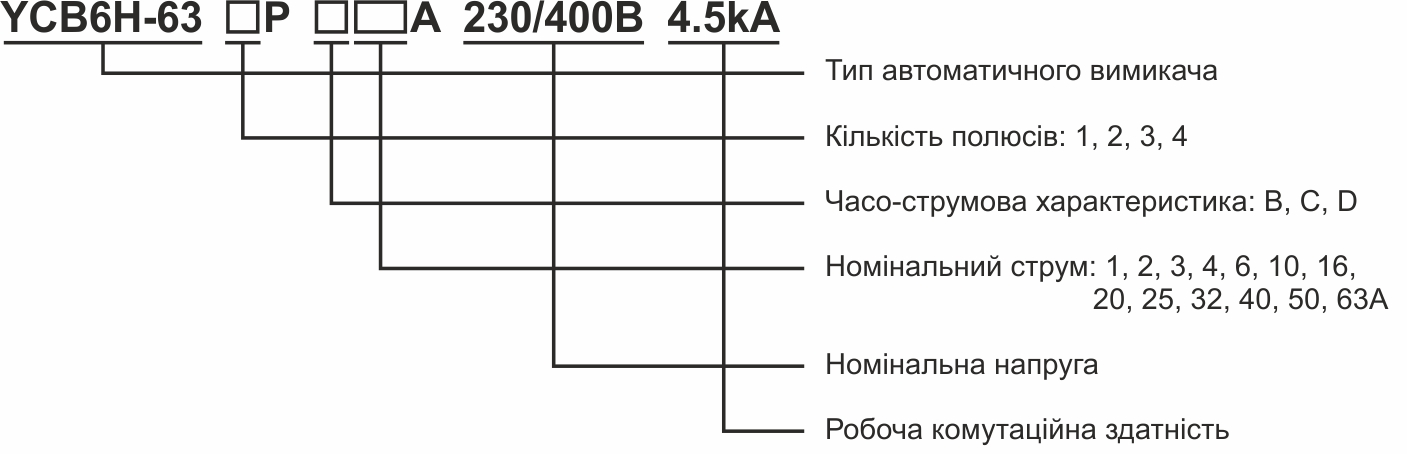

YCB6H-63 (4.5kA)

Загальна інформація:

Модульні автоматичні вимикачі YCB6H-63 виробництва CNC ELECTRIC GROUP CO., LTD призначені для захисту низьковольтних електричних кіл від перевантаження та струмів короткого замикання (КЗ), а також для оперативного включення та відключення електричних кіл змінного струму частотою 50/60 Гц напругою 230/400 В.
Конструкція та технічні характеристики автоматичних вимикачів відповідають ДСТУ EN 60947-2:2015 та вимогам діючих стандартів з електромагнітної сумісності обладнання.
Рекомендовано застосовувати на об’єктах громадського будівництва та адміністративно-господарського призначення.

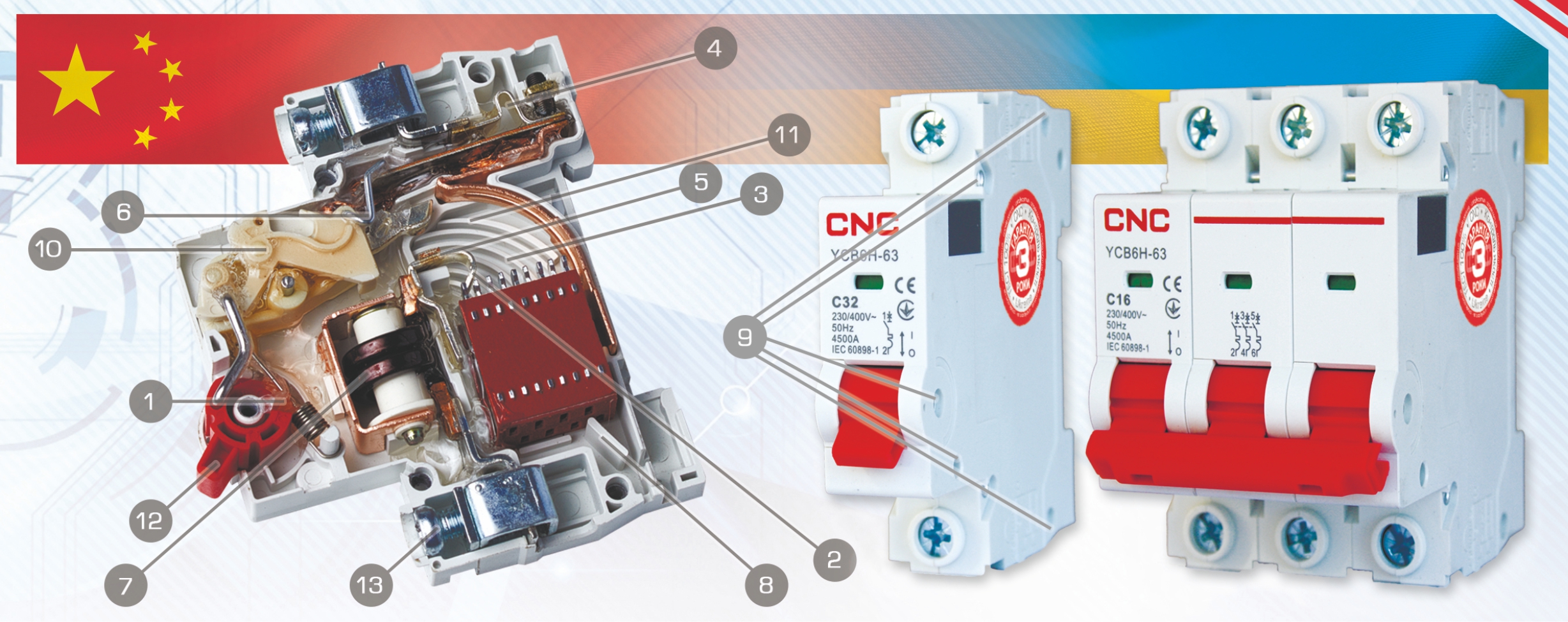

Особливості конструкції:

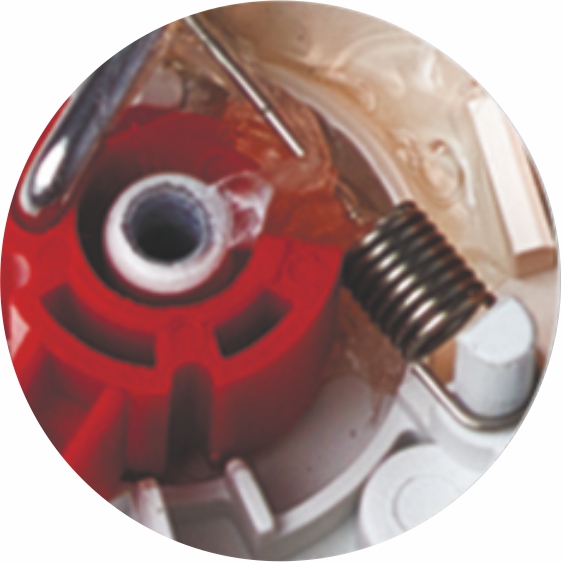

	1.	Підвищена комутаційна здатність додатково забезпечується за рахунок підпружиненого механізму розчеплення, який прискорює відключення, тим самим суттєво скорочуючи тривалість горіння дуги

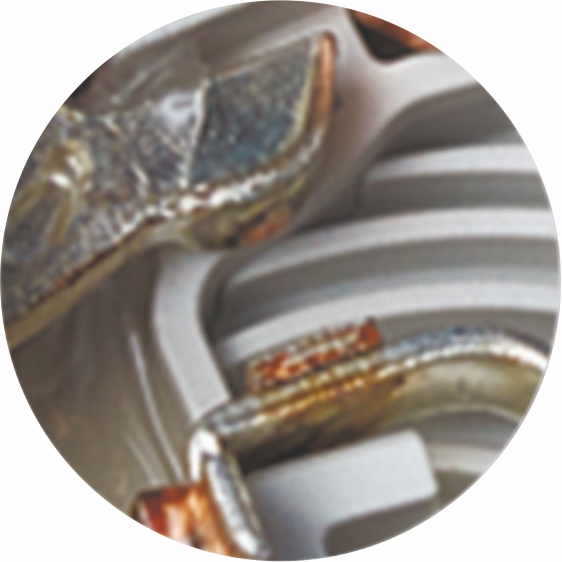

	2.	Заокруглений нерухомий контакт направлений саме в камеру гасіння дуги та безпосередньо розташований над камерою згорання

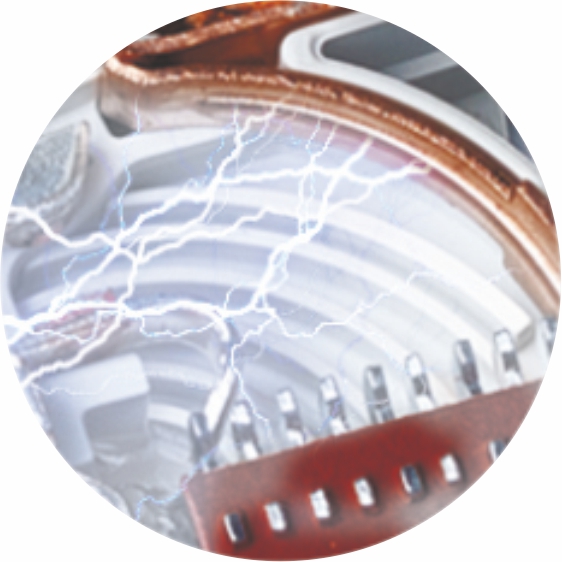

	3.	Збільшена зона дугогасильного відводу направленого типу знаходиться в безпосередній близькості від рухомого контакту та забезпечує розбиття осередку горіння дуги по всій поверхні, аж до камери гасіння

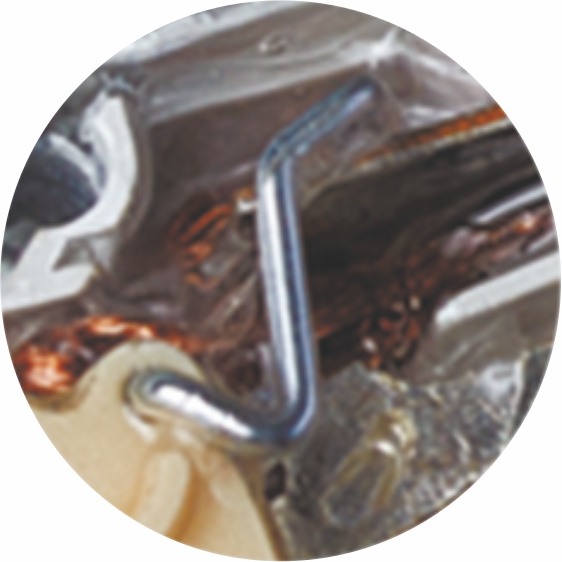

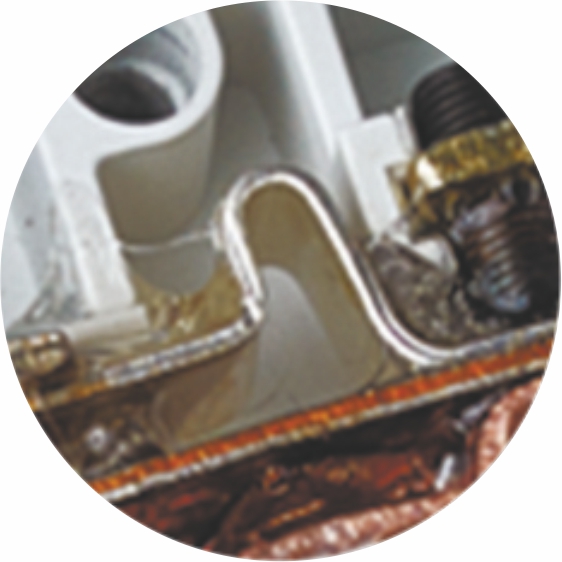

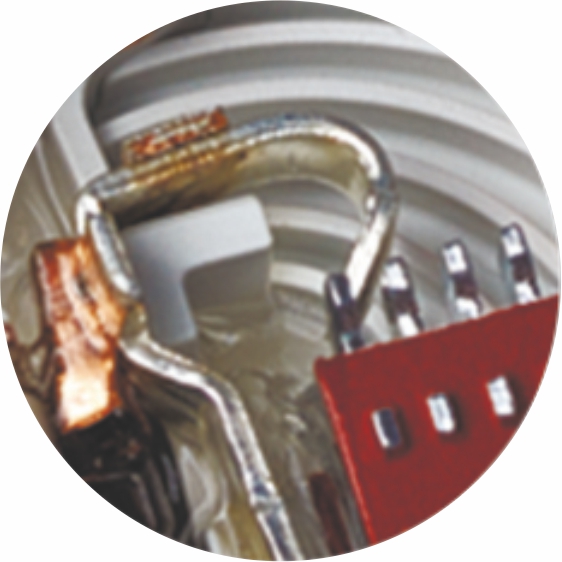

	4.	Посріблений хвилястий місток з’єднує верхній вивід та біметалічну пластину у точці налаштування відсічки за тепловим струмом, тим самим врівноважуючи потенціал нагрівання, що збільшує точність спрацьовування біметалу
	5.	Якісна контактна напайка забезпечує тривалу роботу навіть при частих комутаційних спрацюваннях. Склад напайки — срібло з додаванням тугоплавких матеріалів, — забезпечує температуру плавлення понад 2900 °С, підвищену зносостійкість та комутаційну здатність вимикача до 4500 А

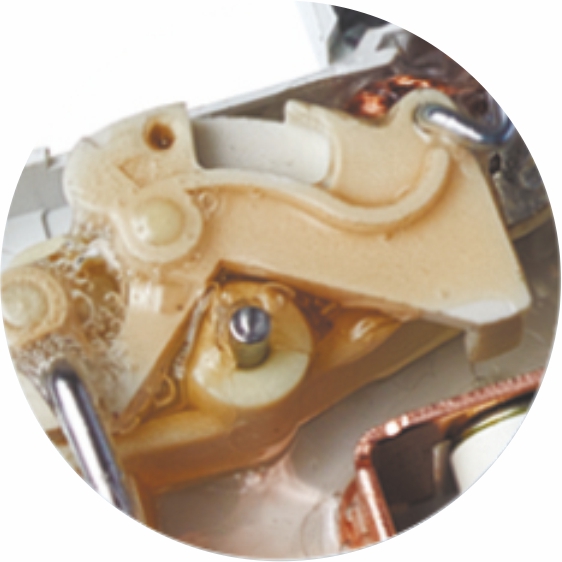

	6.	Чутливість конструкції механізму на вплив біметалічної пластини забезпечує чіткість та точність відключення при перевищенні номінального струму
	7.	Струмоведучі елементи вимикача виконано с високоякісної електротехнічної міді первинної сировини, що забезпечує високу електропровідність, а також зменшує втрати електроенергії та нагрівання вимикача

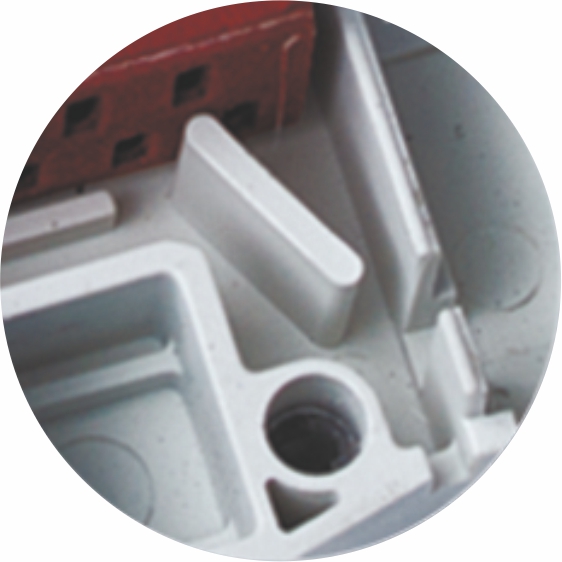

	8.	Газовідвідні отвори сконструйовані таким чином, щоб безпечно та ефективно відвести гази, утворені внаслідок КЗ, на задню частину вимикача. Це дозволяє запобігти деформації корпусу вимикача при відключенні пікових струмів КЗ

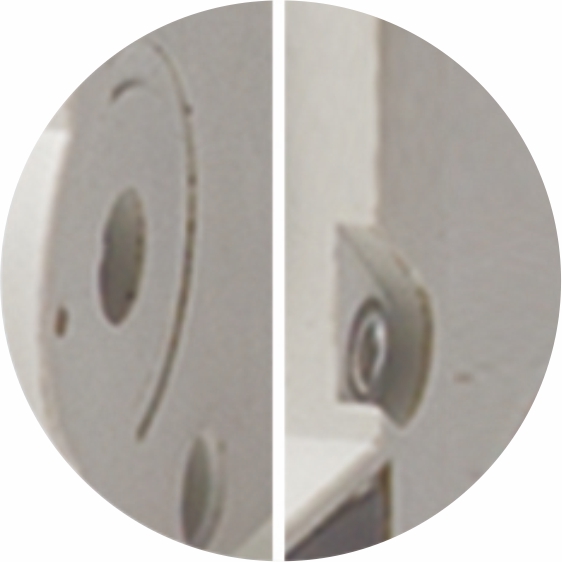

	9.	П'ять заклепок зі стержньового монолітного матеріалу зменшеного діаметру — забезпечують бездоганне утримання корпусу в місцях затискання провідників (2 Нм)
	10.	Термостійкий матеріал не піддається розм’якшенню при надвисоких температурах, що забезпечує чітке та безлюфтове виконання функцій вимикача

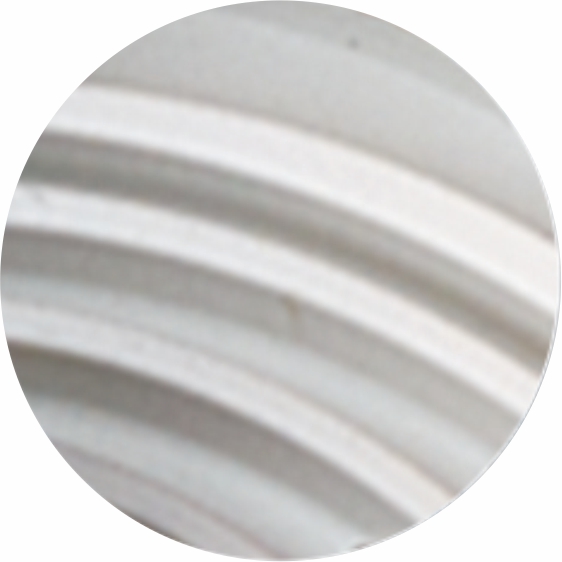

	11.	Всі пластикові деталі виконано з високоякісного пластикату, який не підтримує горіння та має високий поріг утримування високих температур без деформації

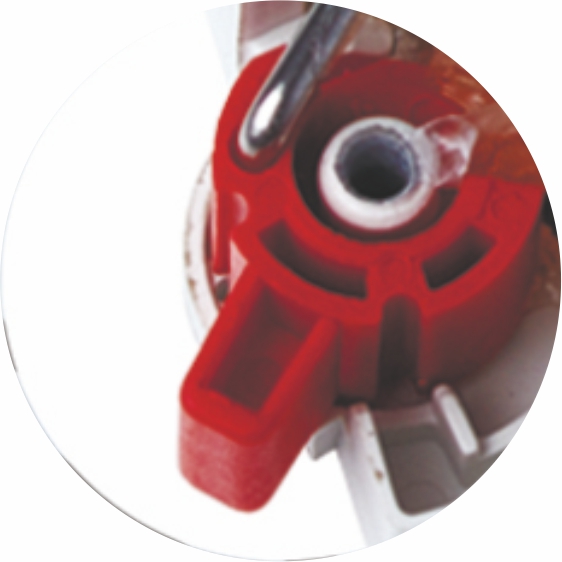

	12.	Високоякісний пластик рухомих елементів володіє стійкістю від стирання, забезпечуючи безлюфтовий рух

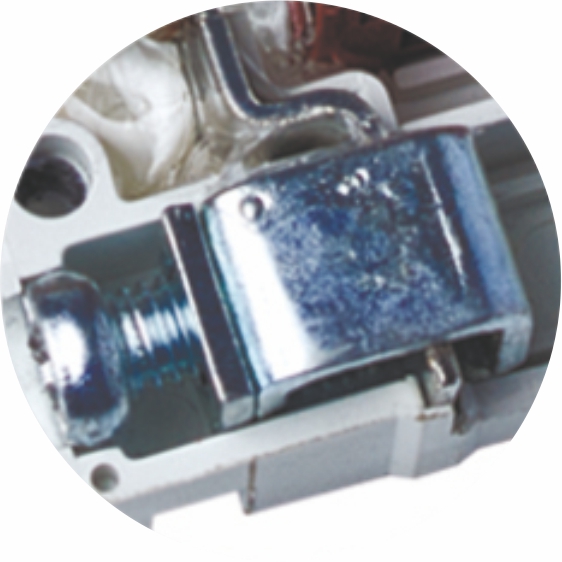

	13.	Затискні елементи — анодовані (захист від корозії та окису), та мають гарантований високий ступінь затягування провідників 2 Нм

Упаковка:

Автоматичні вимикачі (в залежності від числа полюсів одного вимикача) поставляються в упаковці заводу виробника в наступній кількості (одна пакувальна одиниця):

• 1-но полюсні - 12 шт.
• 2-х полюсні - 6 шт.
• 3-х полюсні - 4 шт.
• 4-х полюсні - 3 шт.
